工业机器人电缆与拖链电缆选型要点及技术参数解析

为什么你的机器人总在“罢工”？

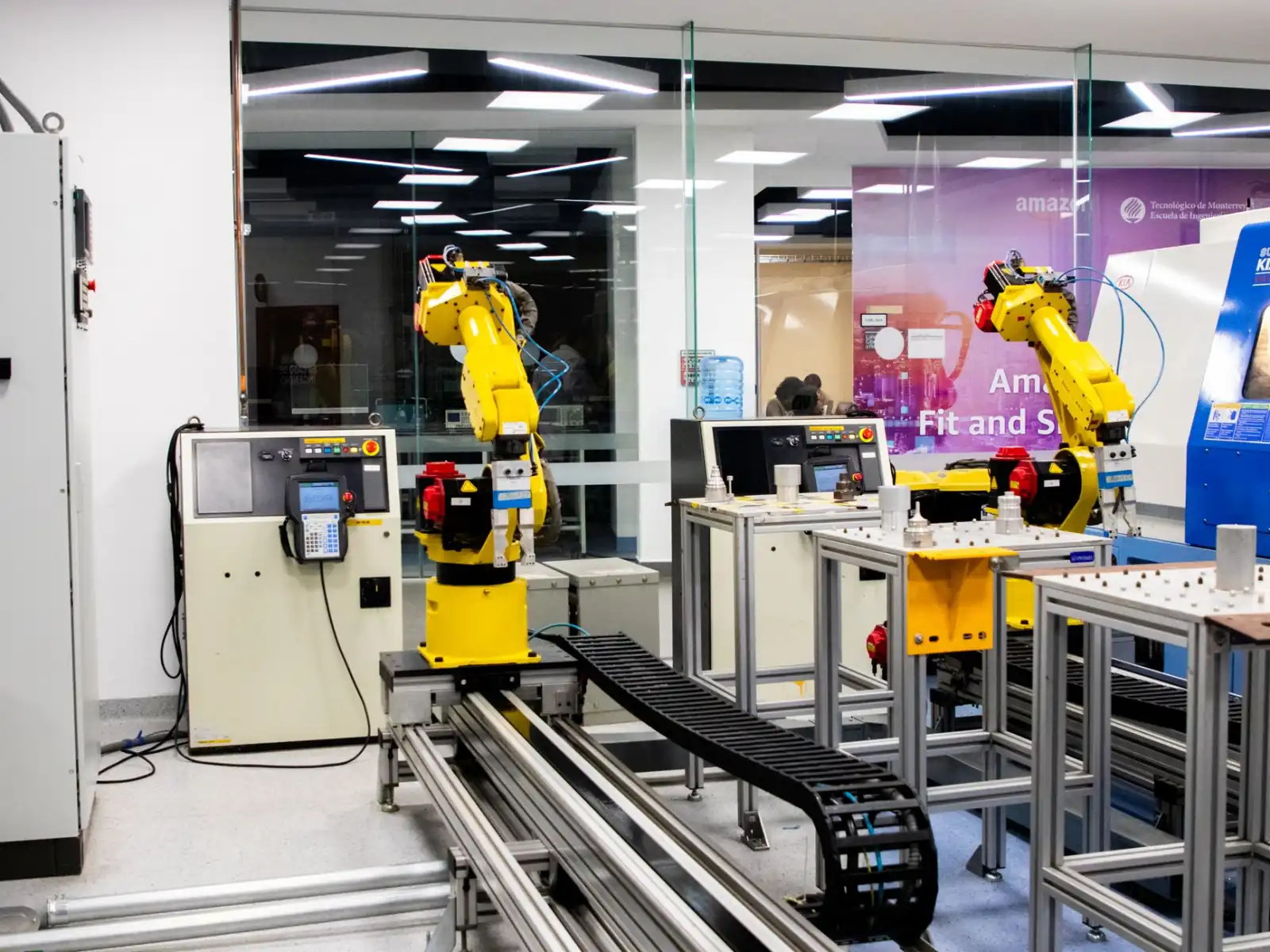

产线调试时，机械臂突然抖动、信号中断，十有八九是电缆在拖链里“折寿”了。很多客户把注意力全放在伺服电机和减速机上，却忽略了那根每天弯曲几万次的电缆——它才是真正的“隐形劳模”。普通PVC护套线在拖链环境下，几百小时就会出现芯线断裂，而一根合格的工业机器人电缆，设计寿命通常要达到500万次以上弯曲循环。

这不是玄学。弯曲半径、扭转应力、电磁干扰，每一项都在挑战电缆的物理极限。如果你正被频繁停机、更换线缆搞得焦头烂额，这篇文章或许能帮你少走弯路。

拖链电缆的核心技术：不是“软”那么简单

市面上很多标称“柔性”的电缆，其实只是把导体做细、护套做薄。但真正的拖链电缆，讲究的是成缆节距和编织角度的精密配合。我们测试过某国产一线品牌的4×1.5mm²伺服电缆，在±180°扭转、加速度5m/s²的工况下，能稳定运行800万次，关键就在于它采用了短节距绞合+无纺布绕包层，让每根芯线都有独立的活动余量。

还有一个常被忽视的细节：屏蔽层。伺服电机的高频脉冲会通过电缆辐射出来，干扰编码器信号。所以高端拖链电缆普遍采用镀锡铜丝编织屏蔽，覆盖率不低于85%。别小看这个数字，覆盖率差5%，阻抗就可能波动30%以上。

选型指南：对照这5条，基本不会错

• 弯曲半径：固定安装取≥4×D，拖链内移动取≥7.5×D（D为电缆外径），低于这个值，芯线迟早断裂。
• 导体结构：优先选超细裸铜丝（0.05mm级），绞合节距比控制在1:8到1:12之间，太紧易断，太松易鼓包。
• 护套材质：PVC只适合静态场合；拖链环境至少选PUR，耐磨且耐油。如果接触切削液，最好用TPE或特氟龙。
• 屏蔽工艺：高频干扰严重的场合，选“铝箔+编织”双重屏蔽；普通伺服信号，单层编织就够。
• 温度等级：机器人本体附近常有热源，电缆耐温最好达到-40℃~+90℃，短时峰值105℃。

另外提醒一句：伺服电缆和普通动力线不能混用。伺服系统需要对称结构（3+3或4+2芯），否则三相阻抗不平衡，驱动器会报过流故障。我们曾遇到一个客户，为了省成本用普通RVV线替代，结果伺服报警频率从每月1次飙到每天3次。

应用前景：柔性制造的新门槛

随着协作机器人和重载AGV普及，柔性电缆的需求正在从“可选”变成“必选”。比如七轴机器人腰部那根随动电缆，既要承受连续扭转，还得保持信号完整性。目前业内趋势是采用“分屏+总屏”结构，以及高弹性体护套，把扭转寿命做到1000万次以上。

武汉南瑞思创科技在给某汽车焊装线配套时，专门定制了一种带气动管路的复合拖链电缆，把气管和电源线、信号线集成在一根线缆里，拖链占用空间缩小了40%。这种集成化思路，可能就是下一阶段机器人线束的主流方向。

选电缆不是买白菜，多花20%的预算，可能省下80%的停机损失。如果你正在为机器人电缆选型发愁，不妨把工况参数（弯曲频率、加速度、油污环境）发给我们的技术人员，帮你算算最合适的弯曲半径和屏蔽方案。
